Salut! Je suis un fournisseur d'amplificateurs EDFA et aujourd'hui, je vais vous guider tout au long du processus d'installation d'un amplificateur EDFA. Que vous soyez débutant dans le domaine ou que vous cherchiez simplement une remise à niveau, ce guide est fait pour vous.
Tout d’abord, parlons un peu de ce qu’est un amplificateur EDFA. Un EDFA, ou amplificateur à fibre dopé à l'erbium, est un composant clé des systèmes de communication optique. Il augmente la force des signaux optiques sans les convertir au préalable en signaux électriques, ce qui est très pratique dans les réseaux de fibre optique longue distance et haute capacité. Si vous souhaitez en savoir plus sur les amplificateurs EDFA, vous pouvez consulter notreAmplificateur à fibre EDFApage.
Avant de commencer
Avant de commencer le processus d'installation, vous devez faire certaines choses.
1. Rassemblez vos outils
Vous aurez besoin de quelques outils de base pour l'installation. Ceux-ci comprennent un couperet à fibre optique, une épisseuse à fusion, un wattmètre et une source de lumière. Le couperet à fibre optique est utilisé pour couper proprement le câble à fibre optique, tandis que l'épissure par fusion relie deux câbles à fibre optique ensemble. Le wattmètre et la source de lumière sont utilisés respectivement pour mesurer la puissance optique et tester le signal.
2. Vérifiez l'environnement
Assurez-vous que l'environnement d'installation est propre et sec. La poussière et l'humidité peuvent causer des problèmes au niveau des connexions à fibre optique et de l'amplificateur lui-même. Assurez-vous également qu'il y a suffisamment d'espace autour de l'amplificateur pour une ventilation adéquate. Une surchauffe peut endommager l'amplificateur et réduire ses performances.
3. Inspectez l'amplificateur EDFA

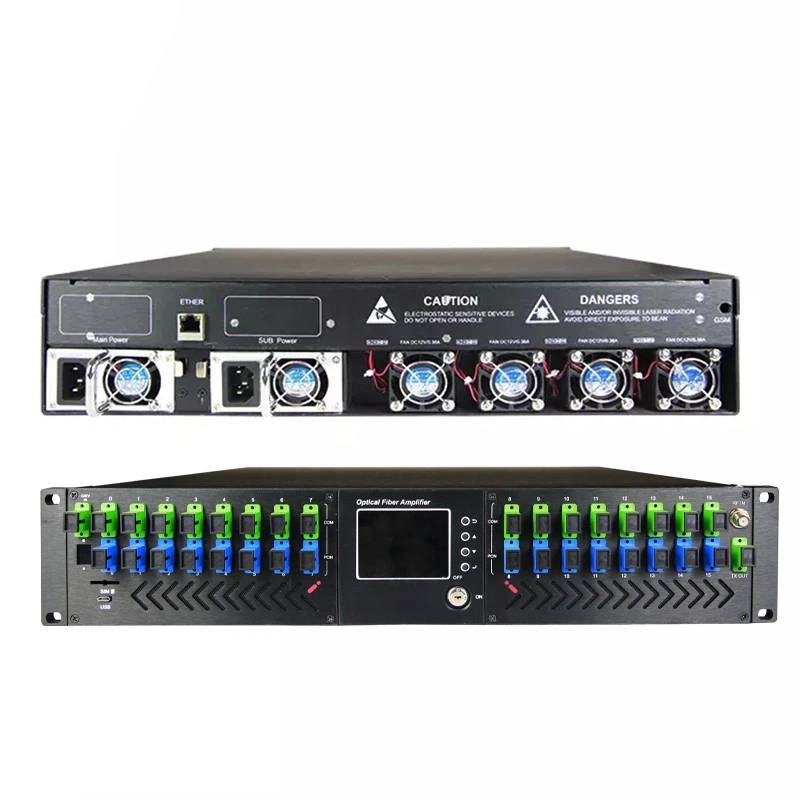

Avant d'installer l'amplificateur, inspectez-le soigneusement pour déceler tout signe de dommage. Vérifiez les connecteurs, le boîtier et l'alimentation. Si vous remarquez des problèmes, contactez immédiatement notre équipe d'assistance. Nous offrons de la haute qualitéAmplificateur à fibre dopée à l'erbium 16 portsproduits, et nous voulons nous assurer que vous obtenez le meilleur.
Étapes d'installation
Étape 1 : Monter l'amplificateur EDFA
La première étape consiste à monter l'amplificateur EDFA à l'emplacement approprié. Cela peut être dans un rack ou sur un mur, selon votre configuration. Assurez-vous que l'amplificateur est solidement monté et qu'il y a un accès facile aux connecteurs et à l'interrupteur d'alimentation. Utilisez les trous de montage fournis sur l'amplificateur et les vis appropriées à votre surface de montage.
Étape 2 : Connectez l’alimentation
Ensuite, connectez l'alimentation à l'amplificateur EDFA. Assurez-vous d'utiliser le bon câble d'alimentation et que la tension correspond aux exigences de l'amplificateur. La plupart des amplificateurs EDFA fonctionnent sur une alimentation secteur standard, mais c'est toujours une bonne idée de vérifier. Une fois que vous avez connecté le câble d'alimentation, allumez l'interrupteur d'alimentation et vérifiez si l'amplificateur s'allume. Vous devriez voir des voyants lumineux sur le panneau avant.
Étape 3 : Connectez les fibres d’entrée et de sortie
Il est maintenant temps de connecter les fibres d'entrée et de sortie. Utilisez le couperet à fibre optique pour couper proprement les fibres. Assurez-vous que la coupe est perpendiculaire à l'axe de la fibre pour une bonne épissure. Ensuite, utilisez la colleuse à fusion pour relier la fibre d'entrée au connecteur d'entrée de l'amplificateur et la fibre de sortie au connecteur de sortie. Après l'épissage, utilisez le wattmètre et la source de lumière pour tester la puissance optique et le signal. Vous devriez voir un signal stable et fort.
Étape 4 : configurer les paramètres de l'amplificateur
La plupart des amplificateurs EDFA sont livrés avec une interface conviviale qui vous permet de configurer les paramètres. Vous pouvez ajuster des paramètres tels que le gain, la puissance de sortie et la longueur d'onde. Utilisez les boutons de menu sur le panneau avant ou connectez-vous à l'amplificateur via une interface réseau si disponible. Suivez les instructions du manuel d'utilisation pour définir les paramètres appropriés pour votre application.
Étape 5 : tester le système
Une fois l'installation et la configuration terminées, il est temps de tester le système. Envoyez un signal de test via l'amplificateur et utilisez le wattmètre pour mesurer la puissance de sortie. Comparez la puissance mesurée avec la puissance attendue en fonction de vos paramètres. En cas de divergences, vérifiez à nouveau les connexions et les paramètres. Vous devrez peut-être également ajuster les épissures si la perte de signal est trop élevée.
Dépannage
Même avec une installation minutieuse, vous pouvez rencontrer certains problèmes. Voici quelques problèmes courants et comment les résoudre.
Problème 1 : pas de courant
Si l'amplificateur ne s'allume pas, vérifiez d'abord le câble d'alimentation et l'interrupteur d'alimentation. Assurez-vous que l'alimentation électrique fonctionne correctement. Vous pouvez utiliser un multimètre pour tester la tension au niveau de la prise de courant. Si l'alimentation électrique fonctionne correctement, il se peut qu'il y ait un problème avec l'amplificateur lui-même. Contactez notre équipe d’assistance pour obtenir de l’aide supplémentaire.
Problème 2 : gain de signal faible
Si vous obtenez un faible gain de signal, vérifiez les connexions fibre d'entrée et de sortie. Assurez-vous que les épissures sont bonnes et qu'il n'y a pas de cassure dans les fibres. Vous devrez peut-être également ajuster les paramètres de gain sur l'amplificateur. Si le problème persiste, il peut s'agir d'un problème au niveau des composants internes de l'amplificateur.
Problème 3 : Bruit de signal élevé
Un bruit de signal élevé peut être causé par un connecteur de fibre sale ou un problème avec les composants optiques de l'amplificateur. Nettoyez les connecteurs de fibre à l'aide d'un kit de nettoyage pour fibre optique. Si le bruit persiste, contactez notre équipe d'assistance.
Conclusion
L'installation d'un amplificateur EDFA peut sembler un peu intimidante au début, mais si vous suivez ces étapes, c'est en fait un processus assez simple. N'oubliez pas de prendre votre temps, de vérifier votre travail et n'hésitez pas à nous contacter si vous rencontrez des problèmes.
Nous sommes un fournisseur d'amplificateurs EDFA fiable et nous nous engageons à vous fournir les meilleurs produits et le meilleur support. Si vous souhaitez acheter un amplificateur EDFA ou si vous avez des questions sur nos produits, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec tous vos besoins en communication optique.
Références
- "Systèmes de communication par fibre optique" par Govind P. Agrawal
- Manuels d'utilisation des amplificateurs EDFA
