En tant que fournisseur chevronné de modulateurs ATSC, je suis ravi de plonger dans les spécifications techniques qui font de ces appareils des composants cruciaux dans les systèmes de diffusion et de distribution modernes. Les modulateurs ATSC (Advanced Television Systems Comité) jouent un rôle central dans la conversion des signaux vidéo et audio numériques en un format adapté à la transmission de l'air ou à la distribution de câbles.
Caractéristiques de sortie RF
L'une des spécifications techniques fondamentales d'un modulateur ATSC est sa sortie RF (radiofréquence). La plage de fréquences de sortie est généralement conçue pour se conformer aux normes ATSC. En Amérique du Nord, la norme ATSC fonctionne dans les bandes VHF (très haute fréquence) et UHF (ultra haute fréquence). Un modulateur ATSC de haute qualité peut couvrir une large gamme de fréquences, généralement à partir d'environ 54 MHz dans la bande VHF jusqu'à 860 MHz dans la bande UHF. Cette large couverture en fréquence permet aux radiodiffuseurs de sélectionner le canal le plus approprié pour leur transmission en fonction de facteurs tels que les niveaux d'interférence et le spectre disponible.
La puissance de sortie d'un modulateur ATSC est une autre spécification critique. La puissance de sortie est mesurée en DBM (décibels par rapport à un milliwatt). Le niveau de puissance peut varier en fonction de l'application. Pour les transmissions locales à petite échelle, un modulateur avec une puissance de sortie d'environ 10 dBm à 20 dBm pourrait être suffisant. Cependant, pour les émissions à plus grande échelle, des modulateurs avec des puissances de sortie de 30 dBm ou plus peuvent être nécessaires. Une puissance de sortie plus élevée signifie généralement une meilleure résistance du signal et des distances de transmission plus longues, mais elle nécessite également une considération plus attentive de la conformité réglementaire et de la gestion des interférences.
Compatibilité du signal d'entrée
Les modulateurs ATSC doivent être en mesure d'accepter une variété de signaux d'entrée. L'un des types d'entrée les plus courants est HDMI (interface multimédia haute définition). LeHDMI à ATSC Modulateurest une solution populaire car elle permet la connexion facile des sources vidéo de haute définition telles que les lecteurs Blu - Ray, les boîtes supérieures et les ordinateurs. Un modulateur ATSC qui prend en charge l'entrée HDMI devrait être en mesure de gérer différentes versions HDMI, y compris HDMI 1.4, HDMI 2.0 et HDMI 2.1, pour assurer la compatibilité avec une large gamme d'appareils.
En plus de HDMI, de nombreux modulateurs ATSC prennent également en charge d'autres formats d'entrée tels que DVI (interface visuelle numérique), SD - SDI (interface numérique série) et ASI (interface série asynchrone). DVI est similaire à HDMI mais ne porte pas de signaux audio. SD - SDI est couramment utilisé dans des environnements de diffusion professionnels pour la transmission d'une vidéo numérique non compressée. L'ASI est principalement utilisé pour l'entrée des flux de transport MPEG - 2 ou MPEG - 4, qui sont souvent générés par les encodeurs et les multiplexeurs.
Schémas de modulation et de codage
La norme ATSC utilise des schémas de modulation et de codage spécifiques pour assurer une transmission fiable et efficace des signaux numériques. Le schéma de modulation le plus courant dans l'ATSC est 8 - VSB (bande latérale vestigienne de niveau 8). 8 - VSB est une méthode de modulation robuste qui peut lutter efficacement contre les interférences et la décoloration des trajets multiples. Il est conçu pour bien fonctionner dans les environnements terrestres et câblés.
En termes de codage, l'ATSC utilise des techniques de correction d'erreur à transition (FEC). Le code REED - Salomon est utilisé pour le codage extérieur, et l'entrelacement convolutionnel et le décodage viterbi sont utilisés pour le codage intérieur. Ces schémas de codage ajoutent des informations redondantes aux données transmises, permettant au récepteur de corriger les erreurs qui peuvent survenir pendant la transmission. La combinaison de la modulation 8 - VSB et du codage de la FEC permet d'assurer une réception de signal de qualité élevée même dans des conditions moins - que - idéales.
Performance de qualité du signal et d'erreur
La qualité du signal d'un modulateur ATSC est généralement mesurée à l'aide de plusieurs paramètres. L'une des mesures clés est la magnitude du vecteur d'erreur (EVM). EVM mesure la différence entre l'idéal et le signal transmis réel. Une valeur EVM plus faible indique un signal de qualité plus élevé avec moins de distorsion. En général, un bon modulateur ATSC devrait avoir un EVM inférieur à 3% pour assurer une réception fiable.
Un autre paramètre important est le taux d'erreur bit (BER). BER mesure le rapport du nombre d'erreurs de bits au nombre total de bits transmis. Un BER faible est essentiel pour la transmission précise des données numériques. Un modulateur ATSC devrait être en mesure de maintenir un ber de moins de 10 ^ -6 dans des conditions de fonctionnement normales.
Traitement audio et vidéo
Les modulateurs ATSC doivent également gérer efficacement le traitement audio et vidéo. En termes de vidéo, ils devraient prendre en charge une variété de résolutions, y compris des formats standard - définition (SD) tels que 720x480 et des formats de définition élevée (HD) tels que 1920x1080. Certains modulateurs avancés prennent même en charge la résolution 4K (3840x2160), qui devient de plus en plus populaire dans la diffusion moderne.
Pour l'audio, les modulateurs ATSC doivent prendre en charge différents codecs audio. Le codec audio le plus courant dans ATSC est AC - 3 (Dolby Digital). AC - 3 fournit une compression audio de haute qualité et peut prendre en charge jusqu'à 5.1 son surround. Certains modulateurs prennent également en charge d'autres codecs audio tels que l'AAC (codage audio avancé) pour plus de flexibilité.
Fonctionnalités de réseau et de contrôle
Dans le monde connecté d'aujourd'hui, les fonctionnalités de réseau et de contrôle deviennent de plus en plus importantes pour les modulateurs ATSC. De nombreux modulateurs prennent en charge la connectivité Ethernet, ce qui permet une configuration et une surveillance à distance. Grâce à une connexion Ethernet, les opérateurs peuvent accéder à l'interface utilisateur basée sur le modulateur pour ajuster les paramètres tels que la fréquence de sortie, le niveau de puissance et la source d'entrée.
Certains modulateurs ATSC prennent également en charge SNMP (simple protocole de gestion de réseau). SNMP permet aux administrateurs réseau de gérer et de surveiller le modulateur dans le cadre d'une infrastructure réseau plus grande. Cela peut être particulièrement utile pour les systèmes de diffusion à grande échelle où plusieurs modulateurs doivent être coordonnés et gérés centralement.
Considérations physiques et environnementales

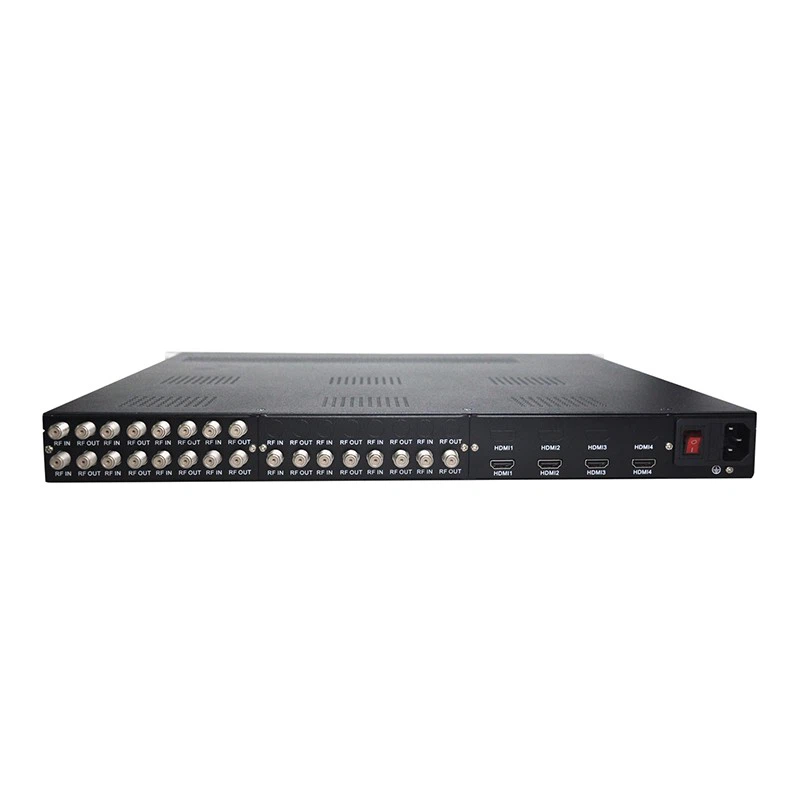

La conception physique d'un modulateur ATSC est également une considération importante. Les modulateurs se présentent sous différents facteurs de forme, notamment des unités montables à rack pour l'installation dans des racks d'équipement de diffusion professionnels et des unités autonomes pour les applications à plus petite échelle. Les modulateurs à montage de rack sont généralement plus adaptés aux centres de diffusion à grande échelle, tandis que les unités autonomes sont plus pratiques pour la maison ou la petite utilisation professionnelle.
En termes d'exigences environnementales, les modulateurs ATSC devraient pouvoir fonctionner dans une certaine plage de température et d'humidité. La plupart des modulateurs sont conçus pour fonctionner dans une plage de température de 0 ° C à 50 ° C et dans une plage d'humidité relative de 10% à 90% de non-condensation. Ces spécifications garantissent que le modulateur peut fonctionner de manière fiable dans différentes conditions environnementales.
Conformité réglementaire
Les modulateurs ATSC doivent se conformer à diverses exigences réglementaires. Aux États-Unis, la Federal Communications Commission (FCC) réglemente le fonctionnement des équipements de diffusion, y compris les modulateurs ATSC. Les modulateurs doivent respecter des normes spécifiques pour les émissions RF, les niveaux de puissance et la qualité du signal pour s'assurer qu'ils ne provoquent pas d'ingérence à d'autres services radio.
Dans d'autres pays, des organismes de réglementation similaires existent et les modulateurs doivent se conformer à leurs normes respectives. Par exemple, au Canada, l'industrie Canada réglemente l'équipement de diffusion et en Europe, l'Institut européen des normes de télécommunications (ETSI) établit les normes pour l'équipement de radiodiffusion numérique.
Si vous êtes sur le marché pour un modulateur ATSC, la compréhension de ces spécifications techniques est cruciale pour prendre une décision éclairée. Notre entreprise propose une large gamme de modulateurs ATSC qui répondent aux normes les plus élevées de qualité et de performance. Que vous soyez un diffuseur à petite échelle, un câblo-opérateur ou un utilisateur à domicile qui cherche à distribuer du contenu numérique, nous pouvons vous fournir la bonne solution. Nous vous invitons à nous contacter à discuter de vos exigences spécifiques et à commencer une négociation d'approvisionnement. Notre équipe d'experts est prête à vous aider à trouver le modulateur ATSC parfait pour vos besoins.
Références
- ATSC A / 53 Standard, Advanced Television Systems Committee.
- Règles et réglementations de la FCC concernant l'équipement de diffusion, la Federal Communications Commission.
- Normes ETSI pour l'équipement de radiodiffusion numérique, European Telecommunications Standards Institute.
