Aperçu

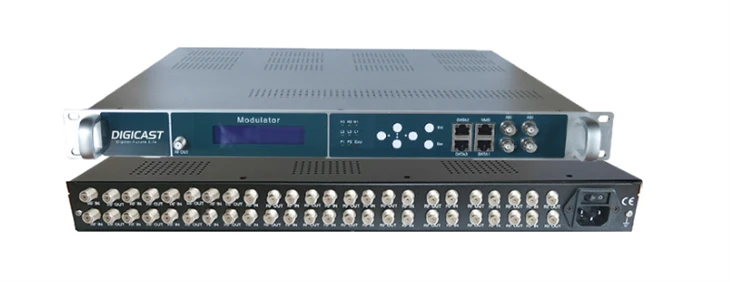

DMB-24E est un tuner FTA multi-canal vers transmodulateur de diffusion RF, intégrant une démodulation et une modulation haute densité-dans une seule unité de tête de réseau de diffusion numérique. Il prend en charge jusqu'à 24 entrées de tuner FTA, les convertissant en 4, 8 ou 16 sorties porteuses RF non adjacentes avec multiplexage intégré. L'appareil prend également en charge 128 × entrées MPTS/SPTS UDP/IP et fournit 1 × sorties MPTS et 127 × SPTS UDP/RTP IP via son port DATA, ainsi qu'un remultiplexage TS via 2 entrées ASI.
En tant que plate-forme de nouvelle génération, elle convertit les flux de programmes RF en normes RF alternatives et en flux de transport basés sur IP, avec une gestion complète via une interface Web, permettant une distribution transparente de toute la programmation vers votre infrastructure RF locale.
Caractéristiques:
Diverses entrées, Flexible choisi selon la source de signal :
1 : jusqu'à 24 entrées de tuners FTA
2 : 2*Types Tuners+Entrée HDMI -- Par exemple : 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3 : 1*Type Tuner+ Entrée HDMI : 12 DVBS/S2+8*HDMI
Fonctionnement via écran LCD et gestion Web---Panneau avant LCD couleur facile à lire qui facilite la configuration et la surveillance de vos chaînes, la vérification du micrologiciel et l'identification des adresses IP sans ordinateur.
Application de diffusion TV professionnelle--- Prise en charge de la correction PCR et du réglage de l'intervalle PCR, LCN (numéro de canal logique)
Sortie de plusieurs opérateurs RF-Option de sortie 4/8/16 DVB-T/ISDB-T/ATSC/DVB-C ou 32 QAM DVB-C en fonction de la quantité de chaînes du programme.
Application
Insérez la source IP, la source RF modulée sur tous les téléviseurs via le système RF numérique existant.
Application de publicité, de surveillance, de formation et d'éducation
Entreprise, hôtel, campus, hôpital, restaurant, lieu public etc.
étiquette à chaud: Télévision par câble numérique QAM, Chine Fabricants de télévision par câble numérique QAM, fournisseurs, usine, modulateur de multiplexage, modulateur de mise hors tension, modulateur de mise sous tension, modulateur en anneau, Modulateur d'amélioration du rapport signal / bruit, modulateur d'énergie éolienne
Caractéristiques
Entrée des tuners FTA
Tuner DVB-T/T2
Gamme de fréquences : 30 MHz-1000 MHz
Bande passante : 6Mhz, 7Mhz, 8Mhz
Niveau : -87 ~ -20dBm
Constellation : QPSK, 16QAM, 64QAM, 256QAM (uniquement DVB-T2)
Démodulation FEC : DVB-T : 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2 : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervalle de garde : DVB-T : 1/4, 1/8, 1/16, 1/32
DVB-T2 : 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-Tuner T/To
Plage de fréquence d'entrée : 30 ~ 900 MHz
Bande passante : 6 MHz
Constellations : DQPSK, QPSK, 16QAM, 64QAM
Entrelacement : 0, 4, 8, 16
Intervalle de garde : 1/32, 1/16, 1/8, 1/4
Modes de transmission : 2K, 4K, 8K (FFT)
FEC (taux de code) : 1/2, 2/3, 3/4, 5/6, 7/8
Tuner DVB-C
Plage de fréquences d'entrée : 110 ~ 862 MHz
DVB-C (J83.A, J83.C,NON Annexe B)
Transporteur : Annexe A,Annexe C
Constellation (QAM) : 16, 32, 64, 128, 256, 64/256
Bande passante (Mhz) : 8, 6
Taux de symboles (Mbaud) : 5-7, 4,2-5,3
Interface tuner : connecteur F-type femelle
Tuner DVB-S/S2/S2X
Fréquence d'entrée : 950-2150 MHz
Débit de symboles : 1 à 54 MSps (DVB-S QPSK)
1 à 60 Méch/s (DVB-S2/S2X QPSK)
1~60 Méch/s (DVB-S2/S2X 8PSK)
1~58 Méch/s (DVB-S2/S2X 16APSK)
1~55 Méch/s (DVB-S2/S2X 32APSK)
1~34 Méch/s (DVB-S2/S2X 64APSK)
Force du signal : -65 ~ -25dBm
Remplisseur de bande de base demi-SyQuest (facteur de roll-off) :
0,35 pour le DVB-S
0,15 à 0,35 pour DVB-S2
0,05 à 0,35 pour DVB-S2X
Démodulation FEC : 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Mode de démodulation : QPSK, 8PSK, 16APSK, 32APSK (uniquement DVB-S2)
Sélection de polarité LNB : Vol 0, 13 V, 18 V sélectionnable
Tonalité de sélection de bande LNB : 0/22 Khz sélectionnable
Impédance d'entrée : 75 Ω
FEC (taux de code) : 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC : conforme à DiSEqC 2.0
Accordeur ATSC
Plage de fréquence : 50–860 MHz
Spécification de référence clé : ATSC A/53
Niveau d'entrée : -34 à +40 dBmV
Constellation : 8-VSB
Bande passante : 6 Mhz
Option de sortie RF de modulation
Modulation (4/8*RF DVB-T/ASTC/ISDB-T ou 16/32 DVB-C en option)
Connecteur : 1 port, type F-, 75 Ω
Perte de retour de sortie : 14 dB
MER Supérieur ou égal à 40dB
Niveau de sortie RF : -20 ~ 0 dBm, pas de 0,1 dB
Nombre de canaux RF : 4/8
Mode de modulation : DVB-C, DVB-T, ATSC, ISDB-T, option DTMB
Modulation DVB-T
Chaîne : fréquences adjacentes DVB{{0}T
Norme de modulation : EN300744
Gamme de fréquences : 50-960 MHz, 1 Khz en une étape
Norme de modulation : EN300744
Bande passante : 6 M, 7 M, 8 M
Mode FFT : 2K, 8K
Constellations : QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC1/2, 2/3, 3/4, 5/6, 7/8
Débit binaire TS < 31 Mbit/s
ATSC-Modulation T
Canal : 8 fréquences adjacentes VSB
Constellation : 8VSB
Gamme de fréquences : 50-960Mhz, 1Khz en une étape
Constellation : 8VSB
Débit binaire TS < 19 Mbit/s
MER Supérieur ou égal à 40 dB
Modulation DVB-C (option de sortie 16 ou 32 DVB-C)
16 * sortie DVB-C MODULATION
Canal : sortie RF à fréquence adjacente 16 * DVB-C
Gamme de fréquences : 50 ~ 960 MHz, 1 Khz en une étape
Plage de bande passante 192 Mhz entre la fréquence de début et la fréquence finale, définir 16 fréquences dans la plage de bande passante de 192 Mhz
MER Supérieur ou égal à 40 dB
taux de symboles : 5 ~ 7 Mbauds
réglage du niveau de sortie total -35 ~ -5 dBm par pas de 0,1 dB
Norme DVB-C J83.A (DVB-C, J83.B, J83.C)
Constellation (QAM) : 16,32,64,128, 256
|
Transporteur |
Annexe A |
Annexe B |
Annexe C |
|
|
Constellation (MAQ) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bande passante (Mhz) |
8 |
6 |
6 |
6 |
|
Taux de symbole (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32 * sortie DVB-C MODULATION
Canal : 32*DVB-C non-sortie RF à fréquence adjacente
Gamme de fréquences : 96 ~ 864 MHz, 1 Khz par étape
plage de bande passante 768 MHz, les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante
MER Supérieur ou égal à 40 dB
taux de symboles : 5 ~ 7 Mbauds
réglage du niveau de sortie total -35 ~ -5 dBm par pas de 0,1 dB
Norme DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Transporteur |
Annexe A |
Annexe B |
Annexe C |
|
|
Constellation (MAQ) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bande passante (Mhz) |
8 |
6 |
6 |
6 |
|
Taux de symbole (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-Modulation T
Canal : ISDB-fréquence T
Gamme de fréquences : 50-960Mhz, 1Khz en une étape
ISDB-Norme T ARIB STD-B31
Constellations : DQPSK, QPSK, 16QAM, 64QAM
Intervalle de garde : 1/32, 1/16, 1/8, 1/4
Modes de transmission : 2K, 4K, 8K
Taux de code : 1/2, 3/4, 5/6, 7/8
Bande passante : 6 MHz
Débit binaire TS < 21 Mbit/s
MER Supérieur ou égal à 40 dB
Norme DTMB GB20600-2006
Constellation : 4QAM, 16QAM, 32QAM, 64QAM
Taux de code : 0,4, 0,6, 0,8
Intervalle de garde : 420, 595, 945 IONS
Multiplexage
Remappage PID maximum 180 entrées par canal
Remappage PID automatiquement ou manuellement
PSI/SI : SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT.
Ajustement précis de la PCR
Nombre maximum : 4 ou 8 mux pour RF et 1 Mux pour 1*MPTS
E/S ASI
DVB-ASI : 2 entrées ASI et 2 sorties ASI, une pour la sauvegarde, 75 Ω, BNC, 188 octets
MPEG-2 : TS sur DVB-ASI (EN 50083-9)
Sortie sélectionnable ASI : miroir d'un MPTS
Sortie de flux d'E/S IP
E/S IP
Port RJ45 : port GbE 100/1000 M, 1 * port de données utilisé pour l'entrée et la sortie
Sortie IP : 1*MPTS et 127*SPTS UDP/RTP Sortie IP (4*sortie RF)
8 * MPTS et 512 * SPTS lorsque 8 * RF sont sortis
Entrée IP : 128*MPTS/SPTS UDP/IP
TS sur UDP, streaming unicast et multicast TS sur IP
Système
Interface de configuration : basée sur le Web-
Mise à niveau à distance : via le réseau
Connecteur : RJ45, interface Ethernet 10/100M
