Aperçu

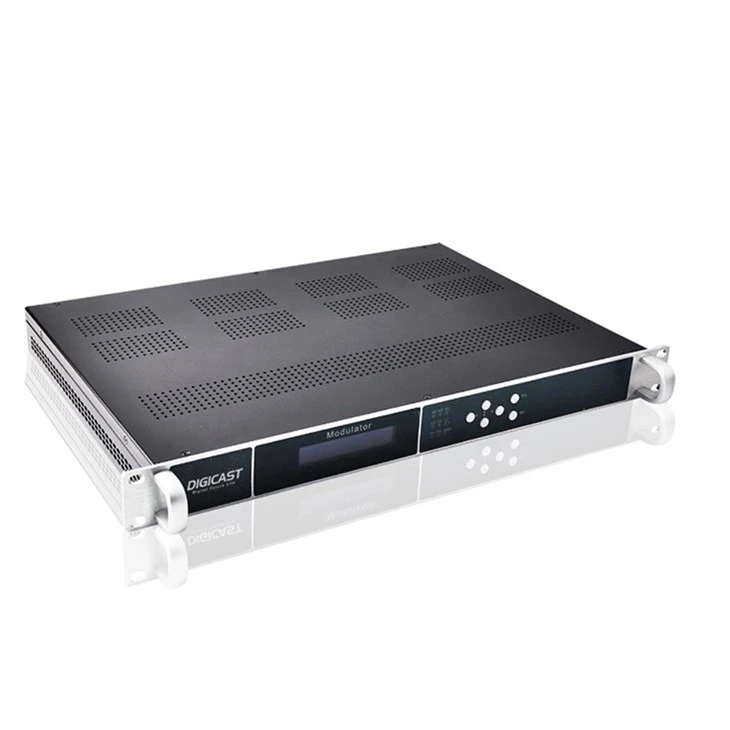

Le modulateur IP vers RF de la série de modulateurs TV DMB-5100E est conçu pour recevoir du contenu diffusé via une dorsale IP ou un système CDN et moduler les programmes en signaux RF numériques pour une distribution sur câble coaxial ou une transmission DVB-T/ATSC/ISDB-T.

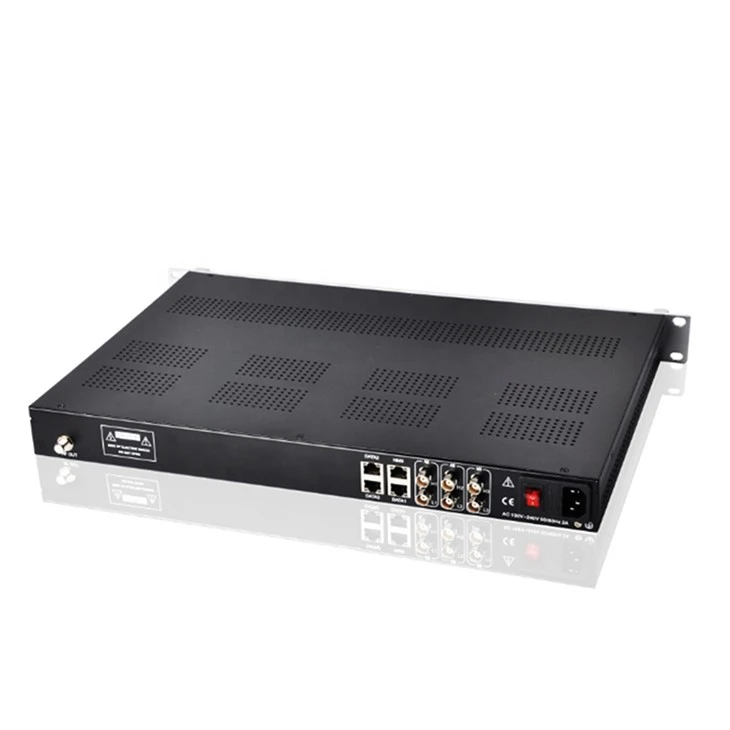

Cet-appareil-tout-en-un regroupe les flux de transport IP au format UDP/RTP via trois ports Gigabit Ethernet, chacun prenant en charge jusqu'à 128 flux IP (SPTS/MPTS). Il accepte également 6 entrées ASI et module les sources IP et ASI en sorties de porteuses RF 8/16/24/32 non-ISDB-T/DVB-T/ATSC non adjacentes ou en option de sortie de porteuses RF 16/32 QAM DVB-C.
Le modulateur TV est idéal pour convertir les programmes IPTV en signaux RF au niveau de la tête de réseau-, ce qui en fait une solution parfaite pour une large gamme d'applications de diffusion de télévision numérique.
Caractéristiques:
Entrée et sortie principales du modulateur TV

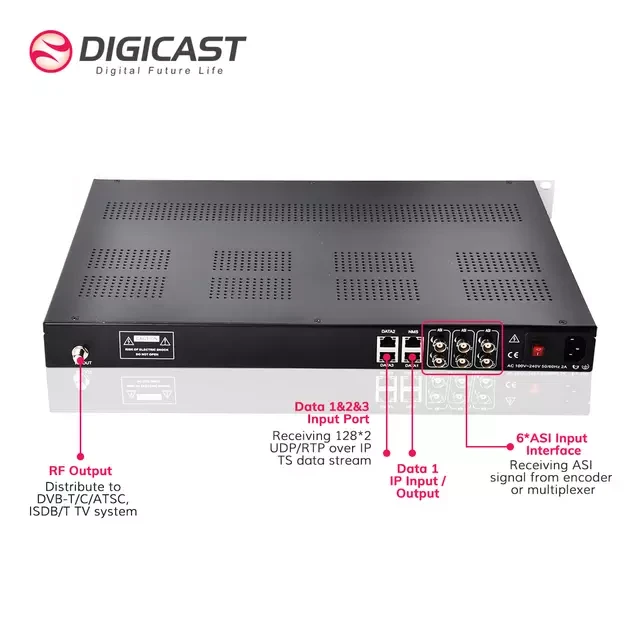

1. Comprend 3 ports de données Gigabit Ethernet pour l'entrée IP, chaque port de données prend en charge 128*IP (SPTS/MPTS) UDP, RTP et Unicast/Multicast.
Recevez jusqu'à des centaines de flux IP, re-multiplexez-les comme vous le souhaitez et diffusez jusqu'à 8/16/24/32 DVB-T/ATSC/ISDB-T multi-fréquences RF multicanaux avec la possibilité de distribuer des centaines de programmes SD HD via une transmission coaxiale/terrestre.
2.Sortir:8/16/24/32*RF Fréquence adjacente DVB-T/ATSC/ISDB-T/DTMB ou 16/32 QAM DVB-C option, plage de bande passante 192 MHz, les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante
3.IP (8*MPTS/SPTS) à partir de la sortie data1

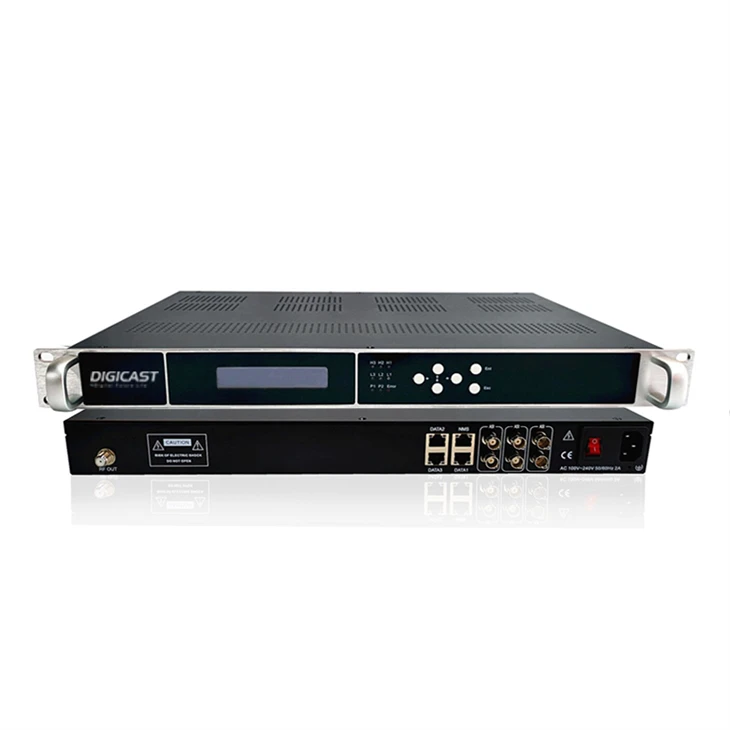

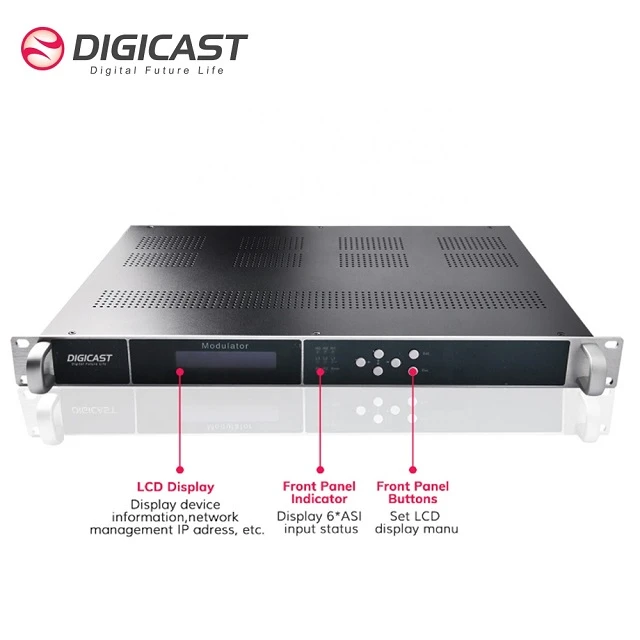

4. Panneau avant : voyant L1/L2/L3/H1/H2/H3 pour 6 entrées ASI.
5.Gestion Web pour un accès et une gestion en ligne faciles, mise à niveau
6.Jusqu'à 180 PID par canal avec remappage PID
7.Épaules supérieures et excellente modulation, qualité MER
8.Faible consommation d'énergie, haute fiabilité avec MTBF (Mean Time Between Failure) supérieur ou égal à 50 000 heures
Performances de modulation puissantes --- IComprend 3 ports de données Gigabit Ethernet pour l'entrée IP, chaque port de données prend en charge 128 * IP (SPTS/MPTS) UDP, RTP et Unicast/Multicast.
Multi-Porteurs RF pour des centaines de programmes ---Recevez jusqu'à des centaines de flux IP, re-multiplexez-les à votre guise et diffusez jusqu'à 16 fréquences RF multicanaux DVB-T/ATSC/ISDB-T avec la possibilité de distribuer des centaines de programmes SD HD via une transmission coaxiale/terrestre.

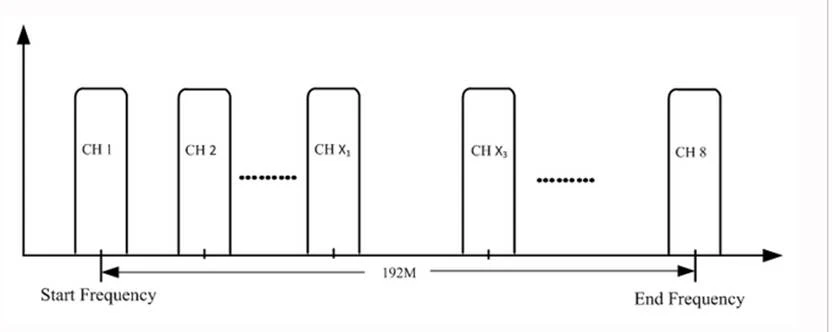

Très efficace pour utiliser le point de fréquence.16 sorties de fréquence non -adjacentes pour utiliser pleinement les sources de points de fréquence (lors de la sortie DVB-C, sortie 32 porteuses QAM), sortie RF de fréquence non -adjacente, plage de fréquences : 96~864MHz,
plage de bande passante 768 MHz, les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante
Application
|
Divers systèmes de diffusion DTV |
Informations sur le centre commercial et télévision d'entreprise |
|
Divertissement à domicile |
Surveillance industrielle et surveillance HD |
|
Télévision sur le campus et sports en direct |
Appartement, Maison Privée |
|
Radiodiffusion publique |
Restaurant, Yacht, Club et Resort |
|
Télévision d'hôtel et d'hôpital |
Appareil mobile routier et ferroviaire |
|
Musée, Théâtre et Cinéma, Gymnase |
Aéroport, Gare |
|
Distribution TVHD |
Publicité sur Square et ainsi de suite |
À propos de nous
étiquette à chaud: Convertisseur de modulateur ip vers rf, Chine fabricants de convertisseurs de modulateur ip vers rf, fournisseurs, usine, Modulateur numérique, modulateur RF, Modulateur TV, Moduateur RF numérique
Caractéristiques
|
ENTRÉE DE FLUX IP |
|
| Entrée IP UDP/RTP : |
Prise en charge de 128 entrées de streaming IP SPTS/MPTS UDP/RTP pour chaque port, total de 3 ports Gigabit (DATA1/DATA2/DATA3) Port Ethernet Protocole de transport TS sur UDP/RTP unicast et multicast, IGMP V2/V3 Taux de transmission maximum 800 Mbps pour chaque entrée |
|
ENTRÉE DE FLUX ASI |
Prise en charge: 6 * entrée ASI Connecteur : BNC femelle, 75Ω Niveau de signal : 200-800 mVp-p Longueur du paquet : 188 octets Débit binaire-maximum : par port Inférieur ou égal à 100 Mbps |
| SORTIE RF | |
| ISDB-T sorti |
MODULATION ISDB-T ISDB-Sortie RF T : 8/16/24/32*ISDB-Sortie RF à fréquence T, Gamme de fréquences : 50 ~ 960 MHz, 1 Khz en une étape Plage de bande passante de 192 MHz (plage entre la fréquence de début et la fréquence de fin), les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante.
ISDB-T Standard ARIB STD-B31 Constellations : DQPSK, QPSK, 16QAM, 64QAM Intervalle de garde : 1/32, 1/16, 1/8, 1/4 Modes de transmission : 2K, 4K, 8K Taux de code : 1/2, 3/4, 5/6, 7/8 Bande passante: 6 MHz Débit binaire TS < 21 Mbit/s MER Supérieur ou égal à 40 dB réglage du niveau de sortie total -35 ~ -5 dBm par pas de 0,1 dB |
| Sortie DVB-T |
Canal : 8/16/24/32*DVB-sortie RF fréquence T Gamme de fréquences : 50 ~ 960 MHz, 1 Khz en une étape Plage de bande passante 192Mhz (plage entre la fréquence de début et la fréquence de fin) les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante Norme de modulation : EN300744 Bande passante : 6 M, 7 M, 8 M Mode FFT : 2K, 8K Constellations : QPSK, 16QAM, 64QAM Intervalle de garde 1/4, 1/8, 1/16, 1/32 FEC1/2, 2/3, 3/4, 5/6, 7/8 Débit binaire TS ＜ 31 Mbit/s MER Supérieur ou égal à 40 dB réglage du niveau de sortie total : -35~-5dBm par pas de 0,1 dB |
| Sortie ATSC |
Canal : 8/16/24/32*ATSC-sortie RF fréquence T Gamme de fréquences : 50 ~ 960 MHz, 1 Khz en une étape Plage de bande passante 192Mhz (plage entre la fréquence de début et la fréquence de fin) les points de fréquence peuvent être utilisés de manière flexible dans la plage de bande passante Constellation : 8VSB Débit binaire TS < 19 Mbit/s MER Supérieur ou égal à 40 dB réglage du niveau de sortie total -35 ~ -5 dBm par pas de 0,1 dB |

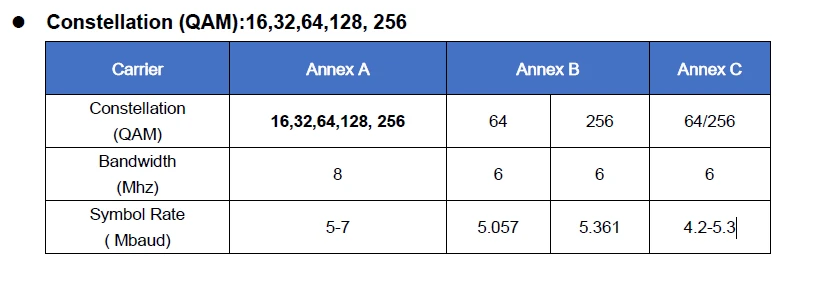

| Sortie DVB-C | Canal : 16/32*DVB-C sortie RF à fréquence adjacente Gamme de fréquences : 50 ~ 960 MHz, 1 Khz en une étape Plage de bande passante 192 MHz entre la fréquence de début et la fréquence de fin, set 16 fréquence dans la plage de bande passante de 192 MHz MER Supérieur ou égal à 40 dB taux de symboles : 5 ~ 7 Mbauds réglage du niveau de sortie total -35 ~ -5 dBm par pas de 0,1 dB  |
|
SORTIE DE FLUX IP |
Prise en charge : sortie UDP/RTP 8*IP(MPTS/SPTS) à partir de DATA 1Port |
|
MULTIPLEXAGE
|
Prend en charge jusqu'à 180 PID par canal avec remappage PID (manuel ou automatique) Ajustement précis de la PCR Capable d'insérer PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT |
|
CONTRÔLE ET SURVEILLANCE |
Interface de configuration : basée sur le Web- À distance : mise à niveau via le réseau Connecteur : interface Ethernet RJ45, 100 M/1 000 M |
|
PHYSIQUE ET PUISSANCE |
Tension 110 ~ 220 V Consommation : 18~20W Température de fonctionnement : 0 ~ 50 degrés Dimensions : 483 mm (L) * 360 mm (P) * 44,5 mm (H) Poids: 7 kg/pièce |
